CẤU TẠO CỦA VÒNG BI BẠC ĐẠN VÀ Ổ LĂN

Vòng bi hay bạc đạn là các loại ổ lăn, được xem là chi tiết truyền động cơ khí quan trọng. Tên gọi bạc đạn được dùng để phân biệt với bạc dầu – một loại ổ trượt khác. Kết cấu bên trong thiết bị này gồm có các ổ trượt với sự gắn kết của cục đạn hình cầu, hình trụ hoặc trụ côn để tạo thành lớp ma sát lăn.

Vòng bi được ứng dụng nhiều trong các lĩnh vực như xe ô tô, xe máy,… Nếu không may thiết bị này bị hỏng hay không thể thay thế được thì rất dễ ảnh hưởng đến hoạt động của các bộ phận liên quan. Đặc biệt thiếu bạc đạn có thể dẫn tới tình trạng vận hành xe trở nên nặng nề hơn và hỏng mòn phần trục xe

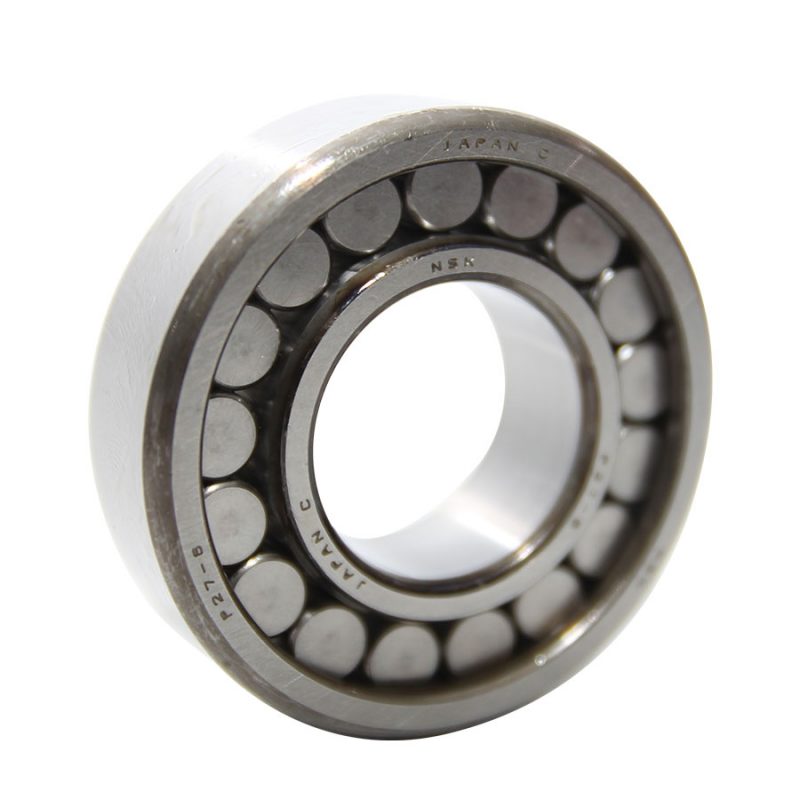

Thông thường một vòng bi bạc đạn sẽ gồm 4 bộ phận chính như vòng ngoài, vòng trong, vòng cách và con lăn. Bên cạnh đó, vòng bi công nghiệp còn sở hữu thêm một bộ phận khác gọi là phớt.

– Vòng trong và vòng ngoài: Một vòng bi sẽ gồm vòng ngoài lắp cố định với phần vỏ máy, vòng trong lắp cố định với phần trục máy. Ngoài ra, tùy thuộc vào từng loại bạc đạn mà phía mặt bên trong của vòng bi sẽ gồm có rãnh hình cầu và hình trụ côn.

– Con lăn: Mỗi loại vòng bi sẽ tương ứng với các con lăn khác nhau. Trong đó, một số con lăn phổ dụng là con lăn cầu, con lăn tang trống, con lăn trụ, con lăn hình côn, con lăn hình kim,…

– Vòng cách: Vòng cách có tác dụng cố định viên bi ở đúng khoảng cách trong các rãnh. Bình thường sẽ gồm 3 loại chính bao gồm thép, đồng và nhựa. Mỗi loại chất liệu có ưu, nhược điểm khác nhau, phụ thuộc vào môi trường sử dụng cụ thể mà chủ xe có thể lựa chọn loại vòng cách phù hợp. – Phớt: Bên cạnh 4 bộ phận chính kể trên thì còn có một số loại vòng bi bạc đạn sẽ trang bị thêm với giữ mỡ và chắn bụi. Phụ thuộc vào các ứng dụng, phớt có thể lựa chọn làm từ sắt và nhựa.
